Один оператор
Снижается физическая нагрузка и количество сотрудников на погрузочно-разгрузочных операциях.
Инженерные решения для производства
Поднимайте грузы быстрее. Безопасно.
Проектируем вакуумные шланговые подъёмники и траверсы под ваш груз, технологический процесс и требования безопасности.
С 2020 годаразрабатываем оборудование
До 1 500 кггрузоподъёмность траверс
Под задачузахват, кран и генератор
Точный расчётУчитываем материал, геометрию, массу и условия эксплуатации
Индивидуальнопод ваш груз и рабочую зону
РВИ VHL
ВакуУмная технология для обработки, логистики и автоматизации складских перемещений
Продукция РВИ освобождает ваших сотрудников от тяжёлой физической работы и безопасно ускоряет складские манипуляции.

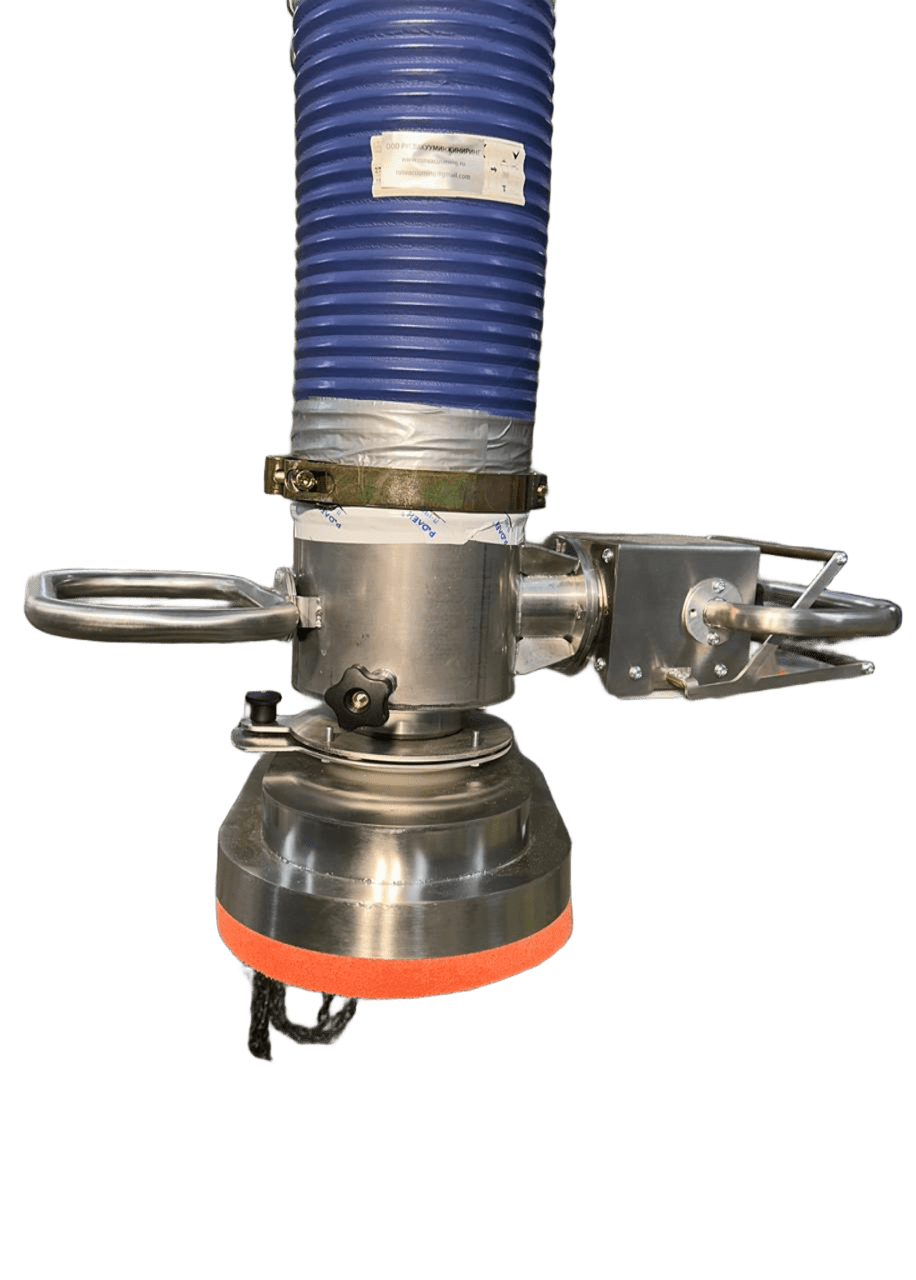

РВИ VHL — это вакуумный шланговый подъёмник, в котором используется вакуум из вакуумного генератора для подъёма, удержания и перемещения груза, обеспечивая безопасную и эффективную работу. Максимальная высота подъёма РВИ VHL составляет 1,7 м.
Наша компания предлагает своим клиентам современное решение вопроса захвата, подъёма и перемещения груза с помощью вакуума. Наши вакуумные подъёмники успешно применяются во всех отраслях промышленности.
Каталог РВИ
Оборудование под конкретный груз
Конфигурация вакуумного захвата, крана и генератора рассчитывается под массу, поверхность груза и рабочую зону.
Преимущества
Безопаснее для людей, бережнее для груза
Детали выполняются из высококачественной пищевой нержавеющей стали — оборудование подходит в том числе для пищевых предприятий.
Обучение за 20 минут
Простое управление без длительной специальной подготовки персонала.
Быстрый монтаж
При готовом кране шланговый подъёмник может быть установлен в течение часа.
Меньше повреждений
Бережное перемещение помогает сокращать количество бракованных изделий и простои.
Надёжная конструкция
Минимум сложных трущихся механизмов и рассчитанная на многолетнюю работу система.
Индивидуальный проект
Учитываем груз, массу, поворотный модуль, тип крана и требования производства.
Дополнительное оборудование
Комплектация под производственный процесс
Модули расширяют возможности подъёмника и помогают работать с грузами разной формы, ориентации и поверхности.
Модуль поворота на 90 градусов
Позволяет оператору быстро и безопасно повернуть груз из горизонтальной плоскости в вертикальную.
45 000 ₽Поворотный модуль
Позволяет непрерывно вращать груз вокруг вертикальной оси в горизонтальной плоскости. Очень удобно для позиционирования груза при укладке и при захвате груза.
30 000 ₽Быстросменный адаптер
Позволяет быстро и легко менять вакуумный захват — тип вакуумной присоски или траверсы — на другой для грузов иных габаритов и с другой поверхностью.
80 000 ₽Инженерная часть
Всё о системе — без длинной прокрутки
Откройте только тот раздел, который нужен сейчас. Вся техническая информация осталась на странице.
Принцип работы
Точный контроль на каждом движении
01Вакуумный генераторНасос или воздуходувка создаёт вакуум в подъёмном шланге.
02Захват грузаОператор опускает присоску и фиксирует груз через блок управления.
03Подъём и балансировкаШланг сжимается, поднимает груз и позволяет легко направлять его в рабочей зоне.
04Монтаж на кранСистема устанавливается на настенный, напольный или мобильный консольный кран.
Вакуумный шланговый подъёмник состоит из следующих основных частей:
- Вакуумный генератор. Представляет собой вакуумный насос — электрический или пневматический — или воздуходувку.
- Фильтр. Необходим для помещений с сильной запылённостью.
- Подъёмный шланг. Подъёмная гофрированная труба (lift tube) диаметром от 80 до 240 мм — в зависимости от грузоподъёмности шлангового подъёмника.
- Гибкий вакуумный шланг. Соединяет между собой вакуумный генератор, фильтр и подъёмный шланг.

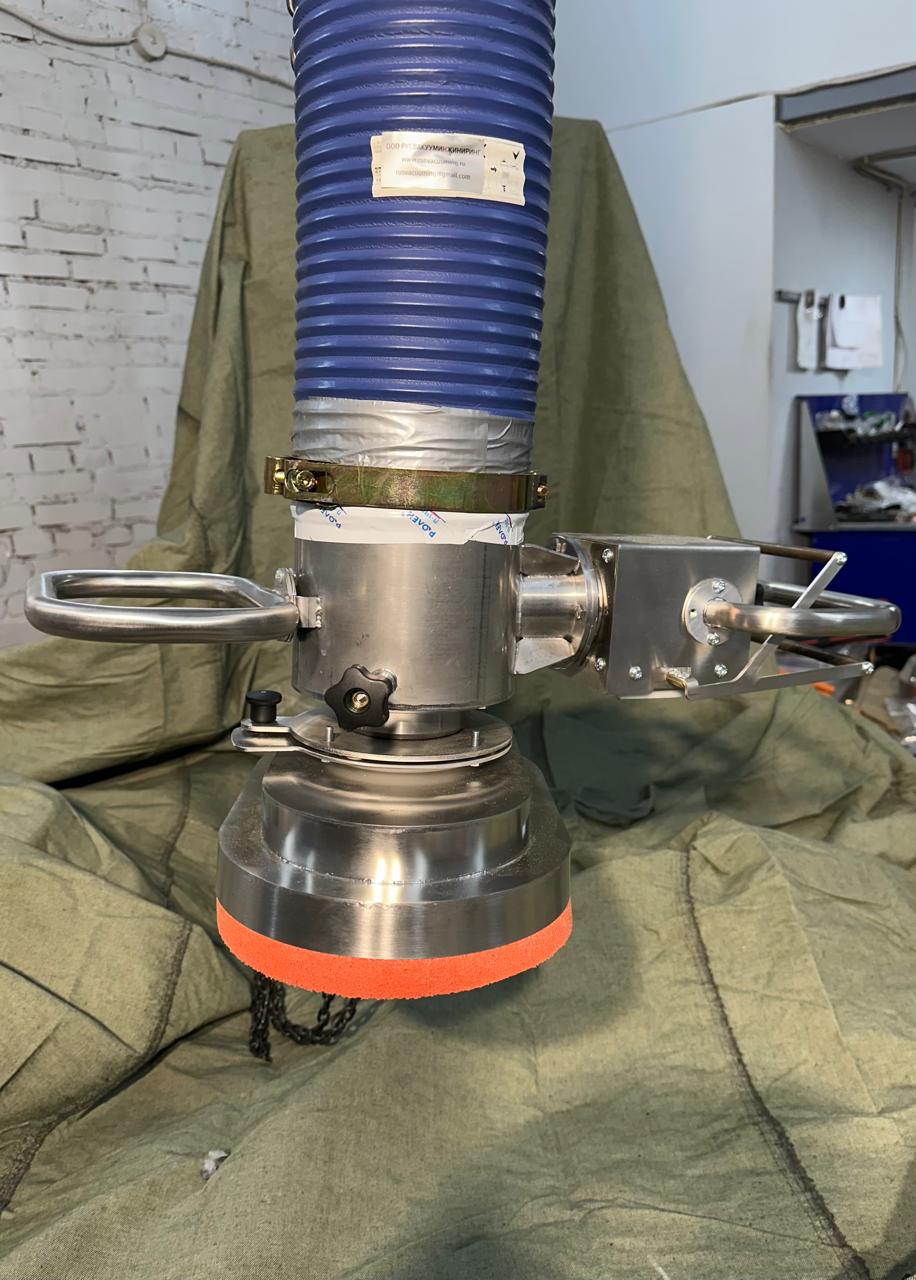

- Блок управления. Ручка управления, голова управления (vacuum control head) необходима для захвата груза, подъёма и опускания, балансировки вакуумного подъёмника с грузом и без груза.
- Вакуумный захват. Одна присоска или несколько присосок на траверсе.

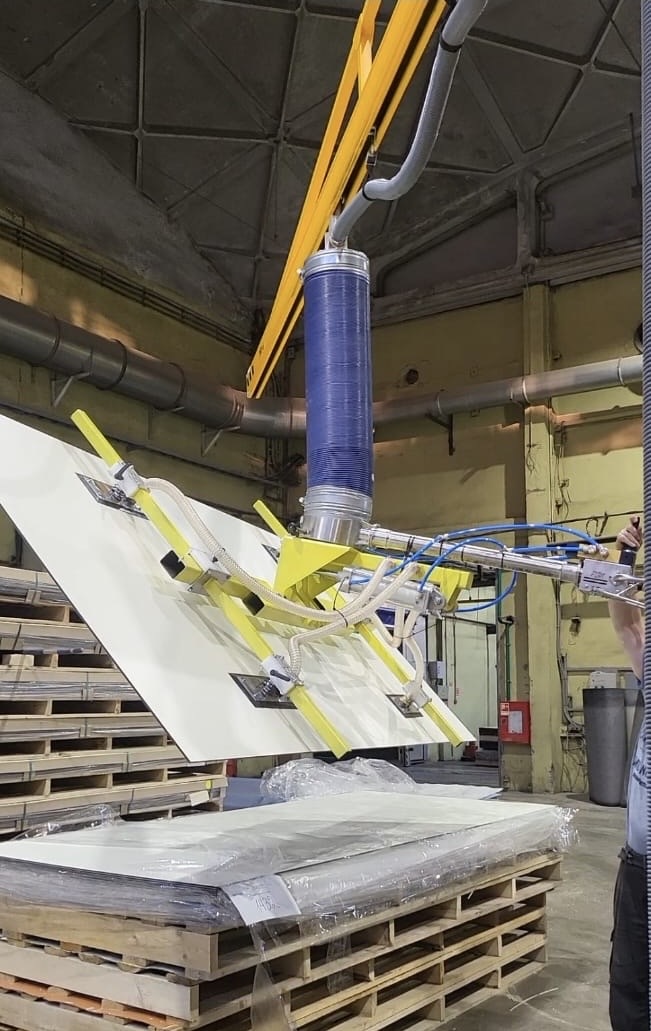

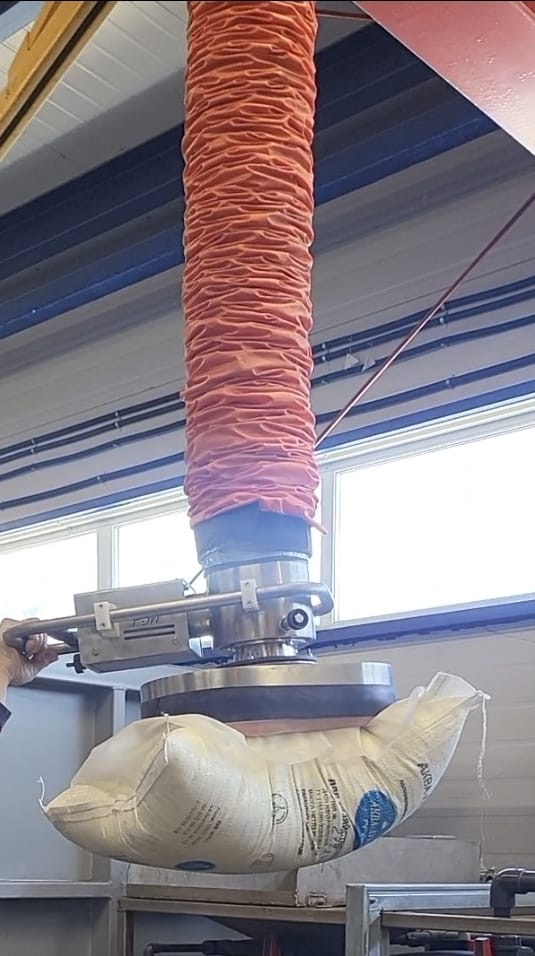

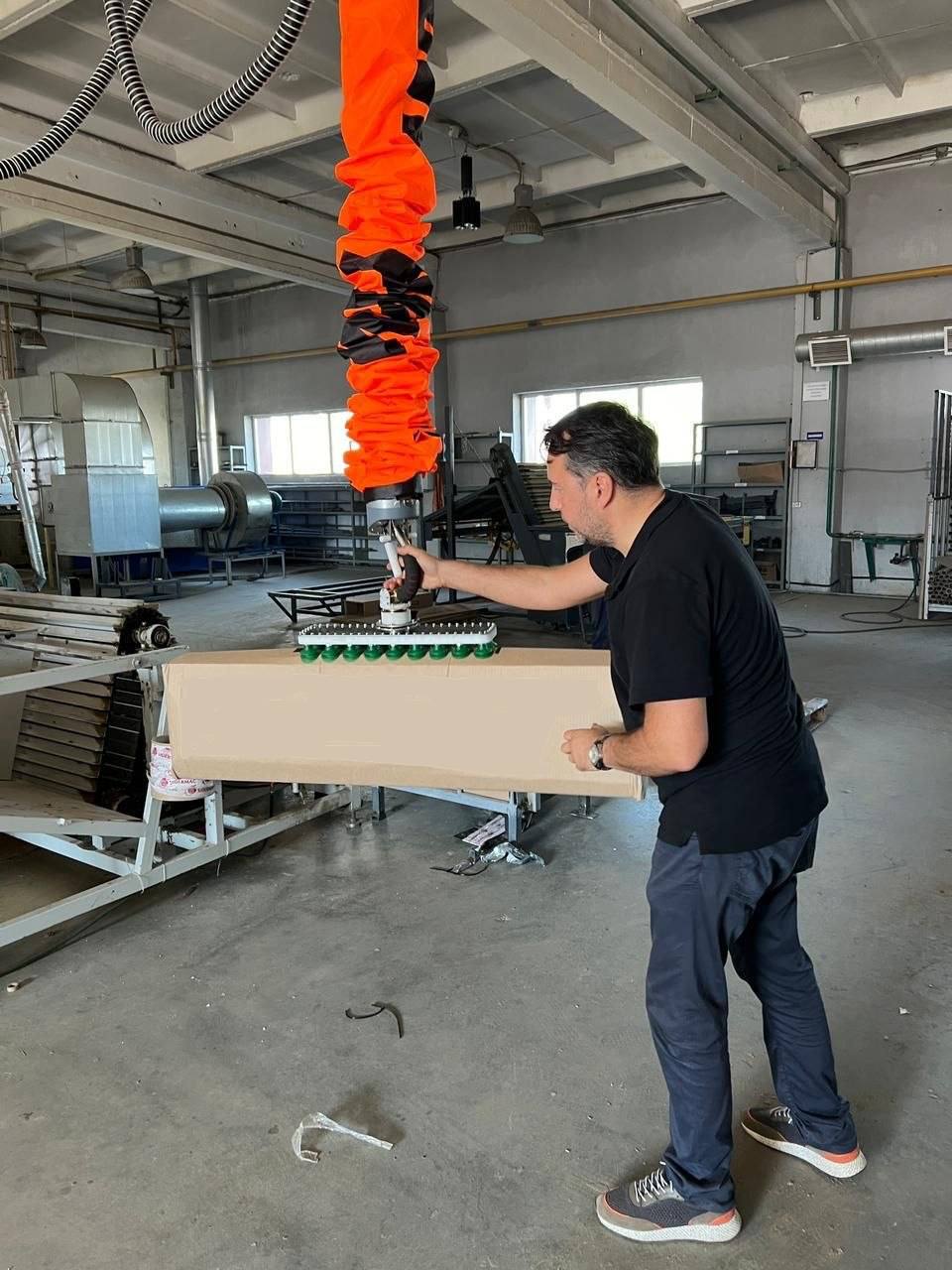

Шланговый подъёмник оптимально подходит для многоразового перемещения негабаритных тяжёлых грузов силами одного оператора: мешков и коробок на складе и производстве, фанерных листов для форматно-раскроечного станка, стальных листов для станка лазерной резки, багажа в аэропортах и других грузов.
Вакуумный генератор создаёт вакуум в подъёмном шланге. Оператор с помощью блока управления, который представляет собой систему клапанов, увеличивает подачу атмосферного воздуха в подъёмный шланг: шланг разжимается, и присоска опускается на груз. Затем оператор уменьшает подачу воздуха, присоска фиксируется на грузе, а подъёмный шланг сжимается и увлекает груз наверх.
Как правило, подъёмник монтируется на консольном кране — настенном, напольном, стационарном или подвижном. По требованию заказчика он может устанавливаться на лёгкой крановой системе для горизонтального перемещения груза по всей территории цеха или на потолочной балке. Без консольного крана или крановой системы вакуумный шланговый подъёмник компактен и помещается в багажнике легкового автомобиля.
Конструкция РВИ
Подъёмный и моторный блоки

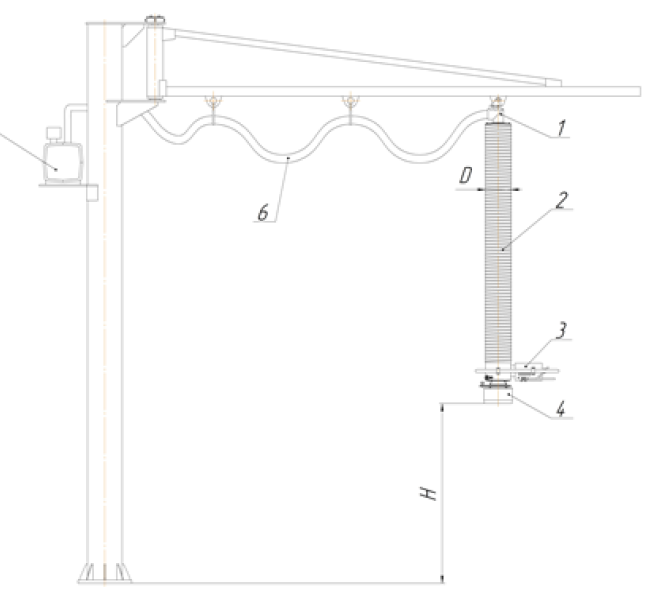

РВИ состоит из двух основных частей, связанных вакуумным шлангом.
- Верхний подвес с предохранительным клапаном и поворотным шарниром
- Подъёмный шланг
- Голова управления
- Присоска
- Вакуумный генератор во взрывозащищённом исполнении со встроенным глушителем и фильтром
- Вакуумный шланг
Принцип работы подъёмника предельно прост. При открытии клапана между грузом и присоской возникает вакуум, который держит и надёжно фиксирует груз. Присоски отличаются в зависимости от вида поверхности, к которой они будут крепиться.
Возможны следующие виды перемещений:
- наклон — моторизированный, ручной или пневматический;
- вращение — ручное или механическое;
- перевод из горизонтального положения в вертикальное.
Для долгой, качественной и бесперебойной работы необходимы обслуживание и грамотный уход. Важно правильно хранить вакуумный подъёмник, не допуская длительного воздействия его собственного веса на присоски — это может привести к утечке вакуума при захвате заготовки. Также необходимо регулярно проверять состояние воздушных фильтров.
Вакуумные захваты — лучшее решение практически для всех грузов с плотной поверхностью.
Вакуумные подъёмники — прекрасное решение для работы с различными видами материалов. Они обладают множеством достоинств:
- производительность труда возрастает, при этом уменьшается физическая нагрузка на работников;
- сотрудники довольны, что способствует повышению их мотивации;
- уменьшается количество бракованных изделий благодаря бережному обращению с заготовками;
- сокращается время простоя обрабатывающего станка во время его загрузки;
- снижение затрат на оплату тяжёлого ручного труда позволяет сократить численность персонала;
- привлекательность автоматизации на производстве способствует привлечению новых специалистов.
Главной особенностью наших подъёмников является использование высококачественной пищевой нержавеющей стали в изготовлении всех деталей. Это делает вакуумные подъёмники безопасными и пригодными для использования даже на пищевых предприятиях. Мы обеспечиваем надёжность и долговечность оборудования для тех, кто ценит высокие стандарты качества.
Несмотря на стандартный принцип работы вакуумного шлангового подъёмника, необходим индивидуальный подход к каждому заказчику. Он зависит от типа и массы груза, необходимости модуля поворота, типа консольного крана или рельсовой системы, высоты, вылета стрелы и индивидуальных требований.
- Подъёмник компактен: его можно быстро снять и перевезти на другое производство.
- Управление очень простое, без длительного специального обучения — оператор осваивает его примерно за 20 минут.
- Снижается количество персонала на погрузочно-разгрузочных работах.
- При уже установленном кране подъёмник монтируется в течение часа.
- В конструкции нет сложных трущихся механизмов; при должном обслуживании вакуумный генератор работает много лет.
РусВакуумИнжиниринг
Разрабатываем подъёмники в Санкт-Петербурге
Компания основана в 2020 году тремя профессионалами. Инженеры-конструкторы с опытом работы на крупнейших предприятиях России проектируют решения для коробок, мешков, листовых материалов и ёмкостей.
За два года мы завершили проектирование и создание прототипов вакуумных шланговых подъёмников, что позволило выйти на рынок с конкурентоспособной продукцией. Мы активно развиваемся, следим за мировыми трендами и предлагаем решения для коробок, мешков из различных материалов и ёмкостей с жидкостями.
Опыт инженеров-конструкторов позволяет учитывать пожелания заказчиков и повышать степень удовлетворённости конечного потребителя.
- Тяжёлые ВШП грузоподъёмностью 35–80 кг
- Одноручный «Джойстик» до 40 кг
- Вакуумные траверсы до 1 500 кг
- Гибридные системы до 250 кг
